前言

七彩虹作为显卡大厂，不断给玩家带来好用实惠的显卡产品，最近一段时间，在主板市场也逐渐发力，推出了不少好的主板产品，而今天开箱分享的是最近上市的旗舰产品，七彩虹 iGAME Z690D5 ULTRA V20 DDR5。

产品开箱

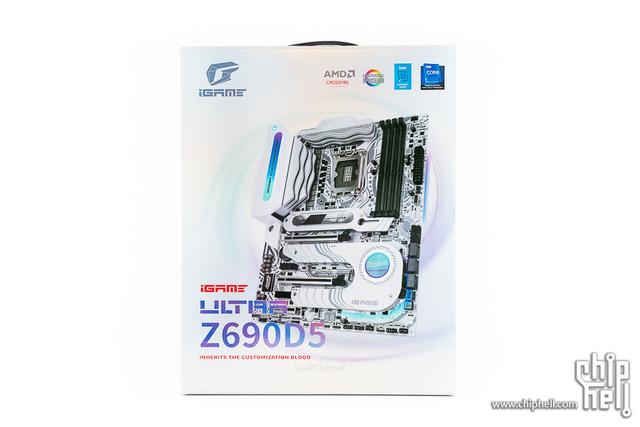

七彩虹 iGame Z690D5 ULTRA V20 DDR5 为一款白色主板，定位高端，包装非常巨大，带有提手设计，正面印有主板的照片。

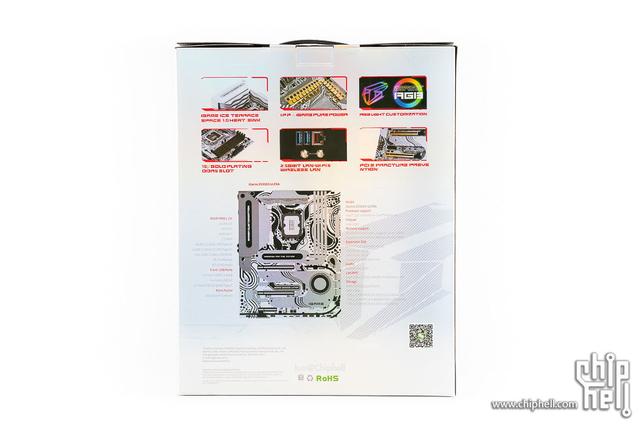

包装背面，用图文并茂的方式介绍了主板的各种特色点，并针对主板各个接口及部件进行了说明。

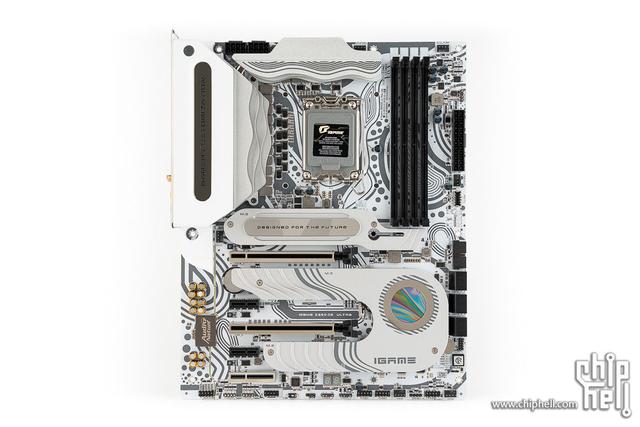

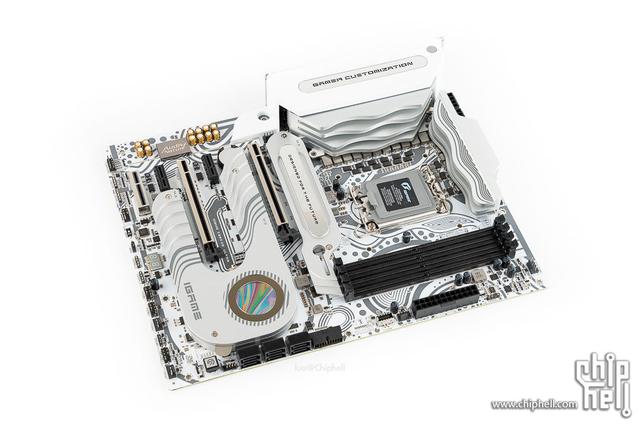

主板本体，白色PCB，正面覆盖了大面积的银白色散热装甲，让人眼前一亮。

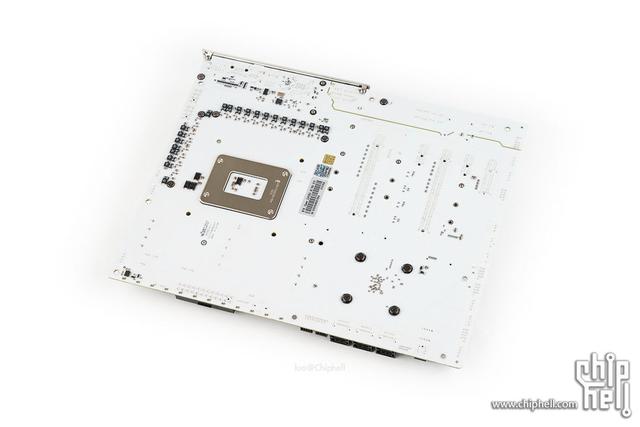

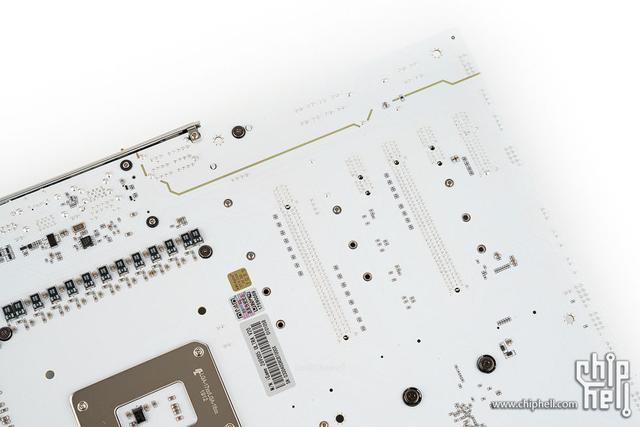

主板背面，非常整洁，还能看到背面分布了一些供电元器件。

主板立起来的效果。

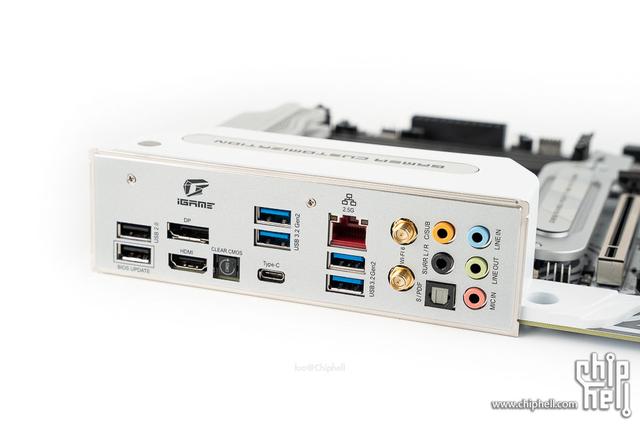

接口方面，包括USB 2.0 × 2、HDMI 2.0、DP、CMOS清空按钮、USB 3.2 Gen2 × 4、USB 3.2 Gen 2×2、2.5G网口、WiFi 6 无线接口、音频接口。

白色的接口保护罩，上面有一条支持ARGB的灯带，并印有“玩家定制”的英文。

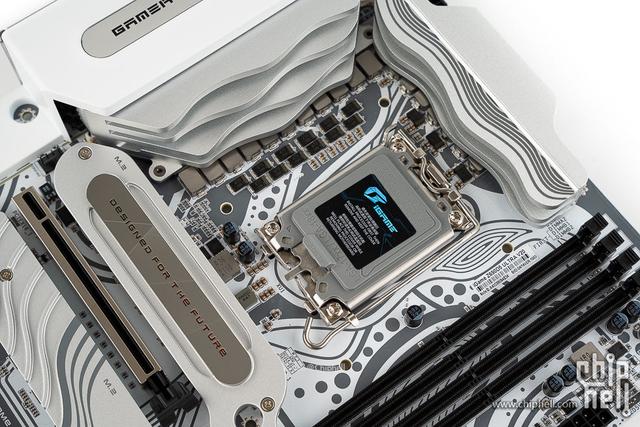

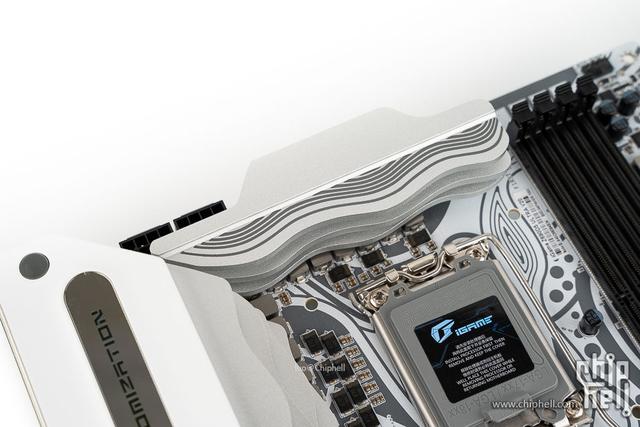

LGA 1700插槽及供电部分。

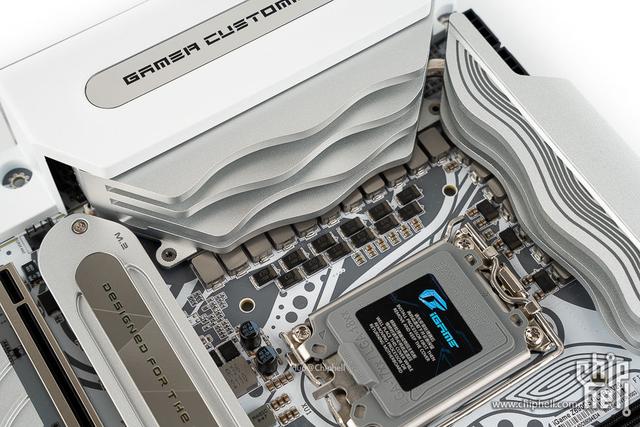

18+1 DrMOS 相数字供电设计。

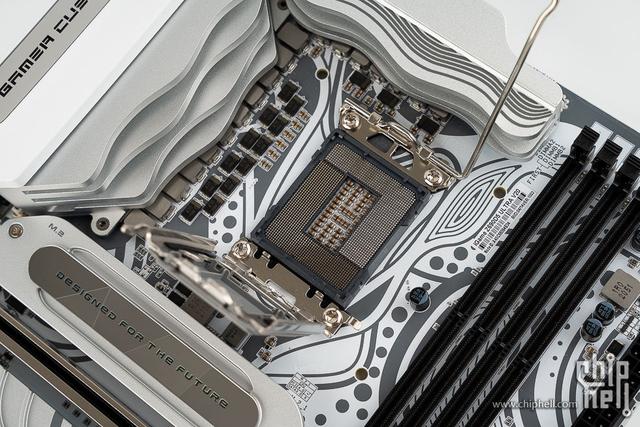

LGA 1700插槽，针脚非常密级。

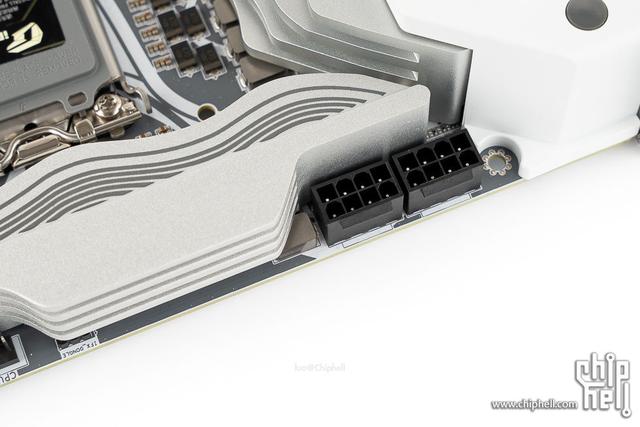

8pin+8pin CPU供电。

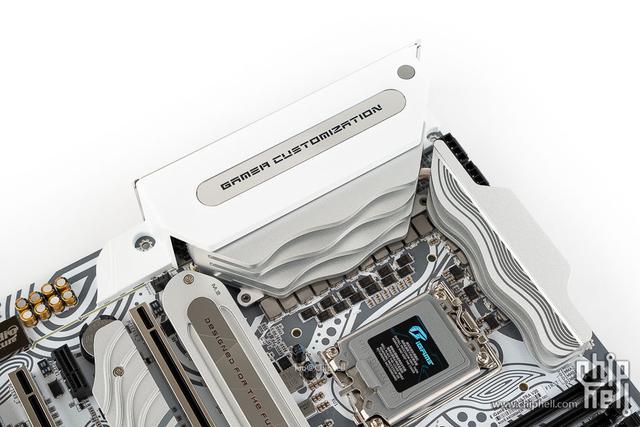

接口保护罩下面有圆弧形的冰阶空间1.0散热装甲，很有设计感，内部还带有热管设计。

DDR5内存接口，支持XMP 3.0，支持OC 6200+。

快速Debug检测指示灯，包括CPU、DIMM、GPU、HDD。

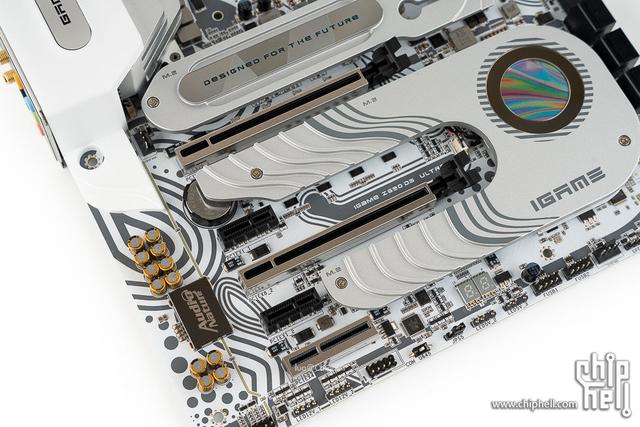

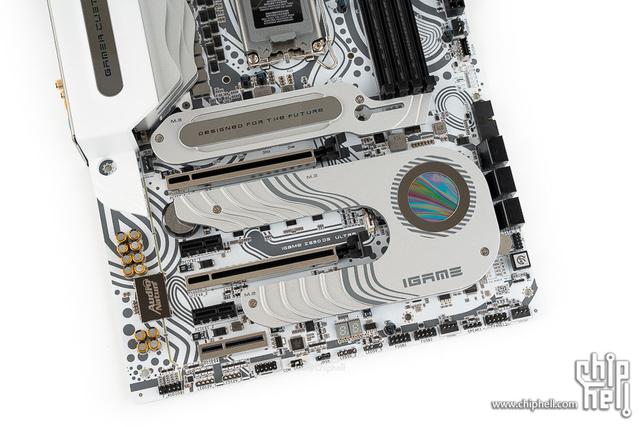

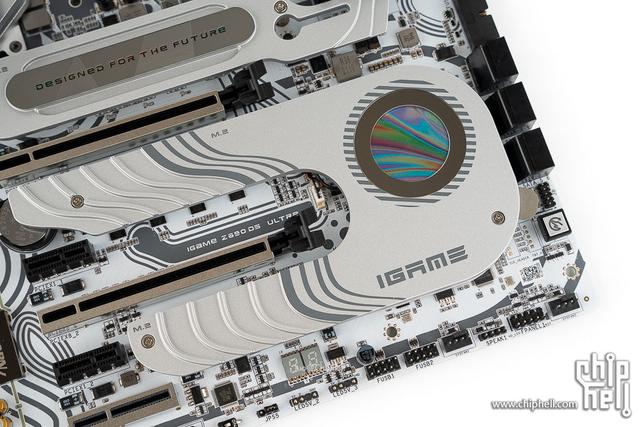

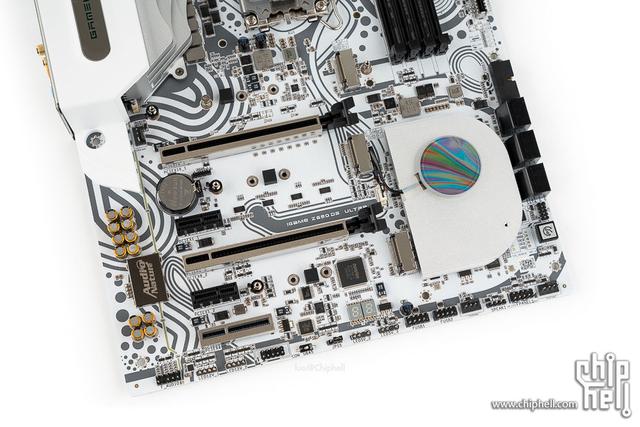

主板下方区域，覆盖了大面积的银白色散热装甲。

芯片组位置有一个圆形灯圈，下方有iGame字样。

PCI插槽都有金属包边加固。

更新BIOS按钮。

侦错数码显示屏。

集成声卡部分。

6个SATA接口、右侧为横置的USB 3.0前置接口。

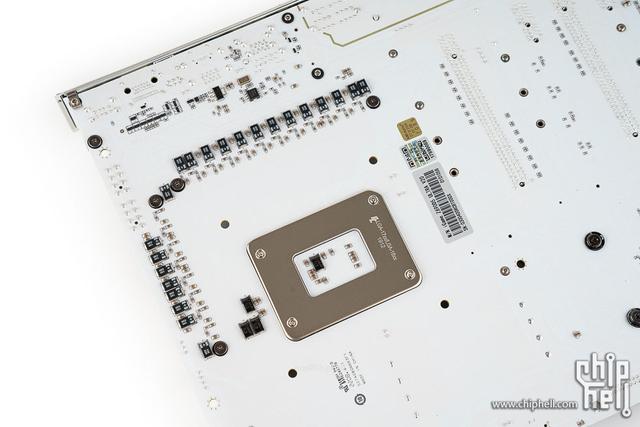

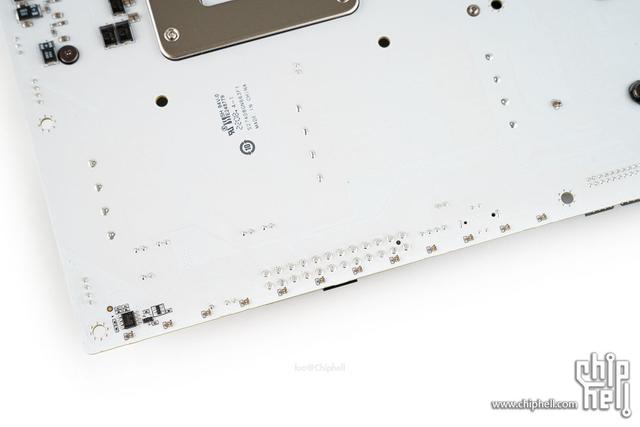

主板背面，LGA1700背板，周围还有不少元器件。

隔离线。

主板边缘的LED灯珠。

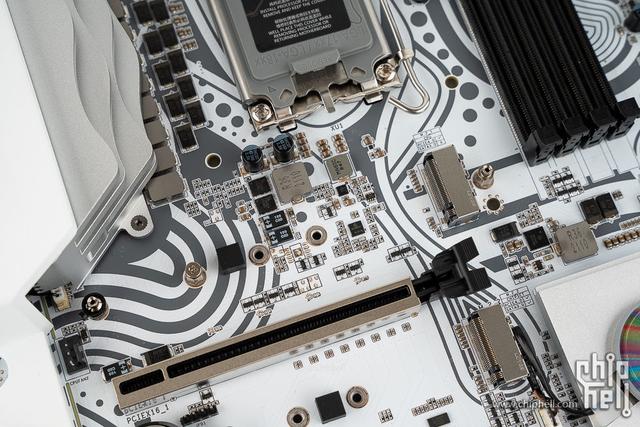

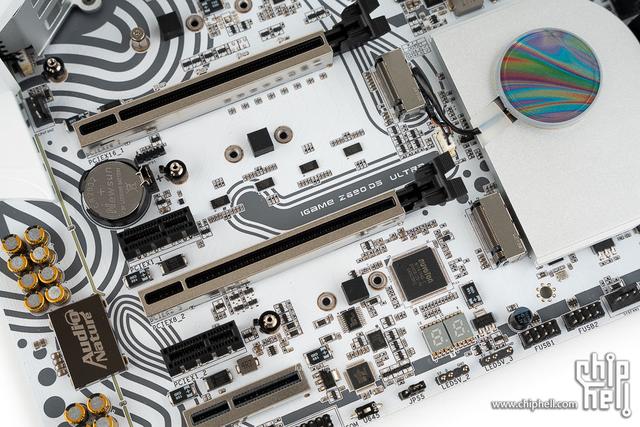

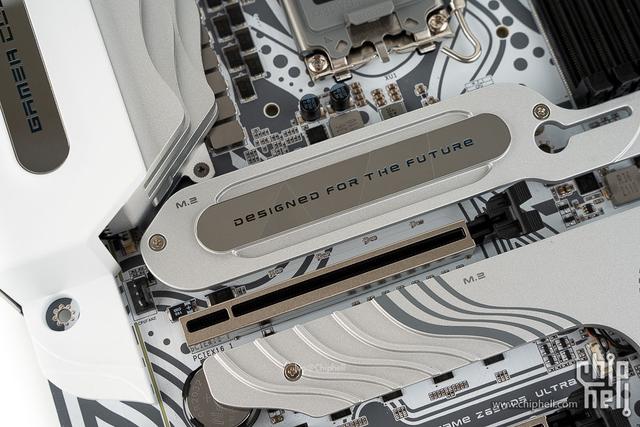

移除散热装甲后，可以看到3个M.2接口。

M.2接口细节。

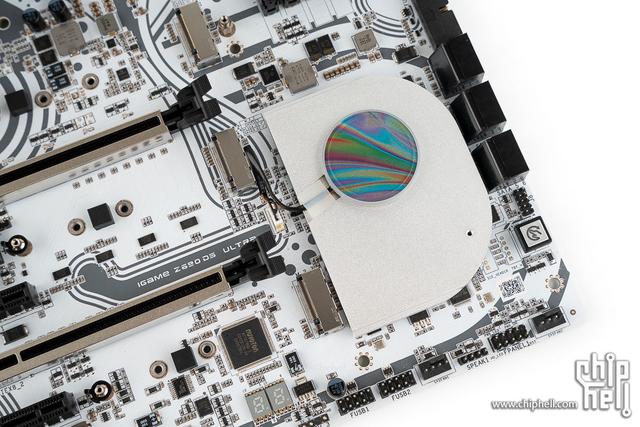

散热装甲下独立的芯片组散热片，上面还有一个圆形的灯板。

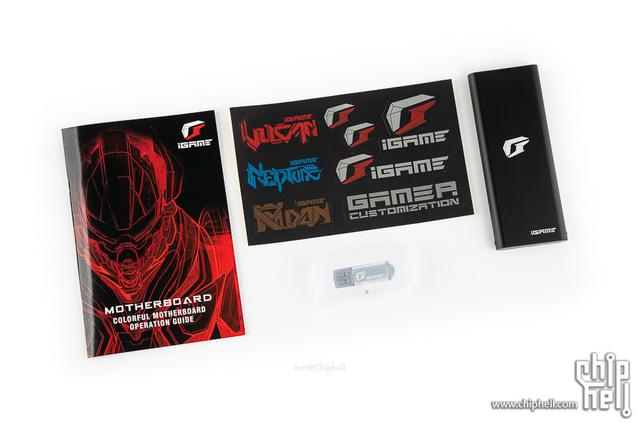

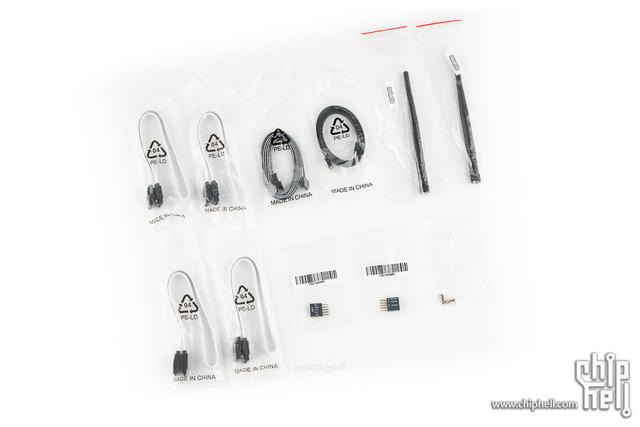

附件部分，包括产品使用手册、iGame贴纸、iGame工具盒、驱动U盘、4条SATA线、ARGB延长线、WiFi天线、跳线转接器、M.2螺丝。

装机体验

炎炎夏日即将来临，面对新硬件巨大的发热量，散热方面显得尤为重要。此次利用七彩虹 iGame Z690D5 ULTRA V20 DDR5来组建一台安静又清凉的性能游戏主机，机箱使用了德商德静界 be quiet! SILENT BASE 802，在散热和静音间取得了较好的平衡，硬件方面采用了英特尔12代平台，处理器为i5-12600K，内存搭配了影驰 GAMER RGB DDR5，显卡是影驰 GeForce RTX 3090 Ti 星曜 OC，水冷散热器为德商德静界 be quiet! PURE LOOP 360，电源是德商德静界 be quiet! PURE POWER FM 1000W金牌，应对RTX 3090 Ti不存在问题。

配置清单：

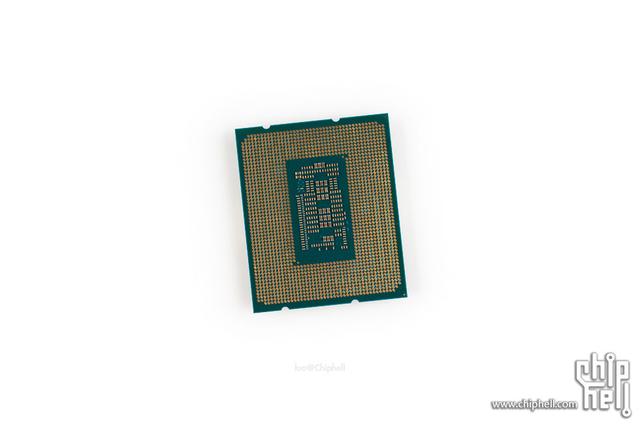

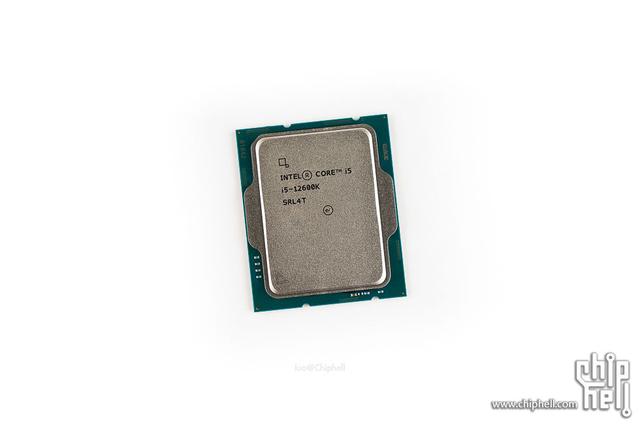

英特尔 i5-12600K。

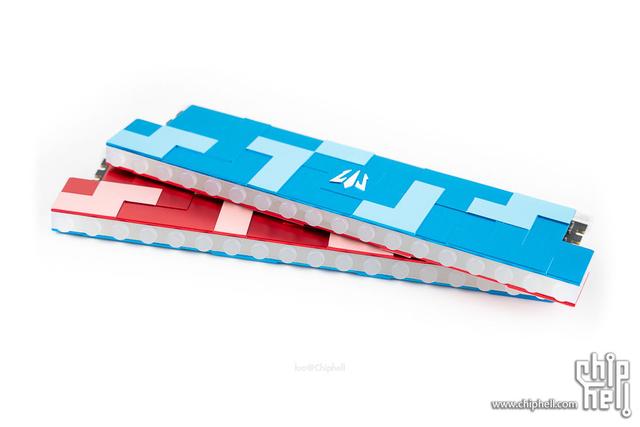

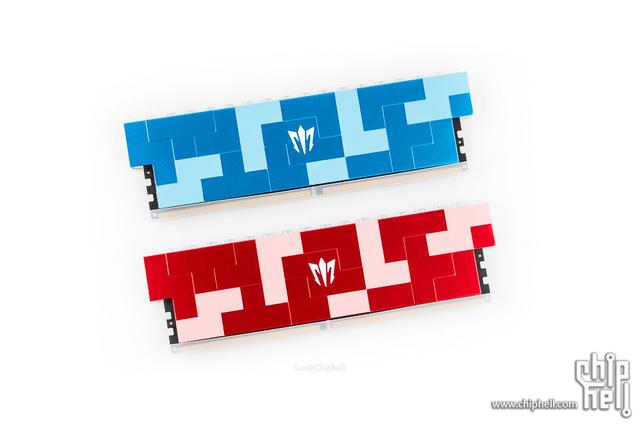

影驰 GAMER RGB DDR5 6200 8GB × 2，金属散热片设计非常有意思，类似俄罗斯方块，采用红蓝两色配色。

内存顶部，有类似乐高积木的圆点设计，此处为导光带设计，可以实现RGB灯效。

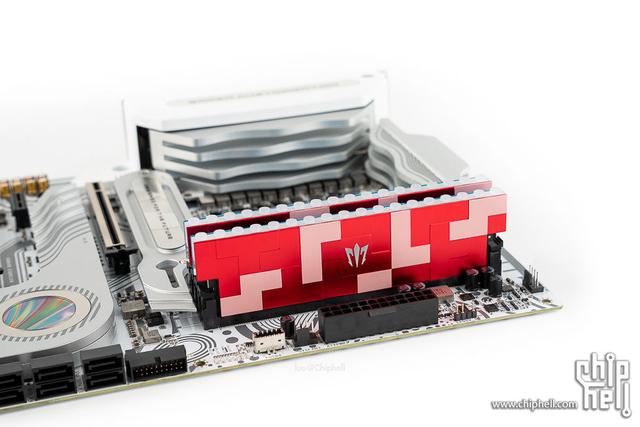

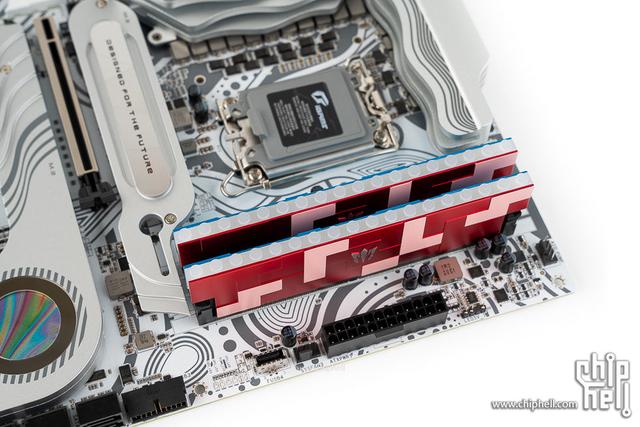

内存安装到主板上的效果。

红黑配色。

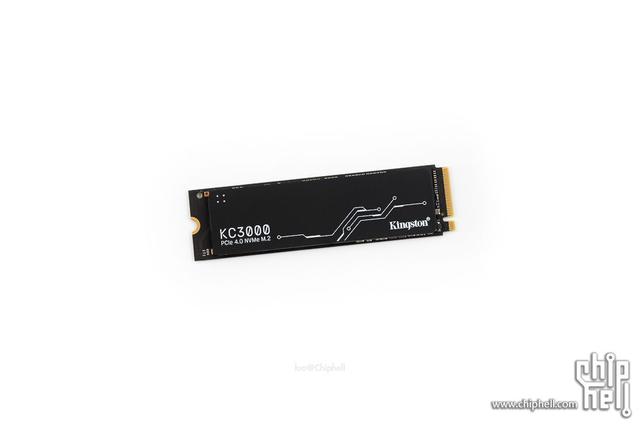

金士顿 KC3000 1TB。

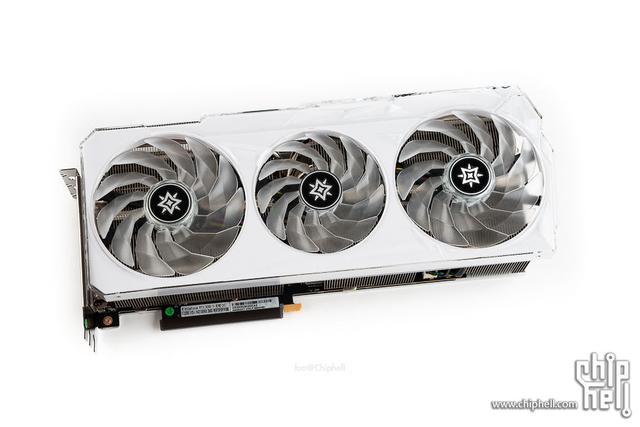

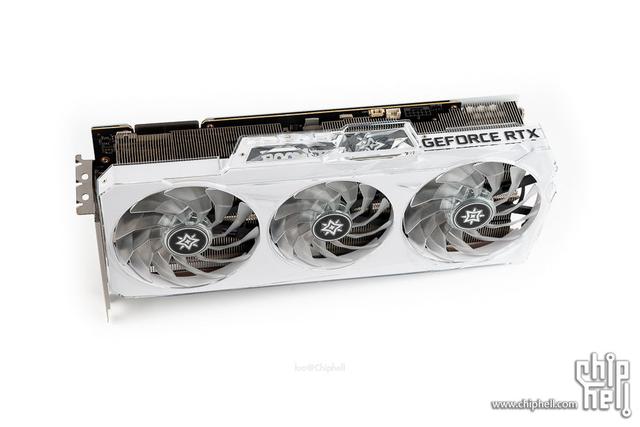

影驰 GeForce RTX 3090 Ti 星曜 OC，散热风扇罩为白色，3把散热风扇支持RGB灯效。

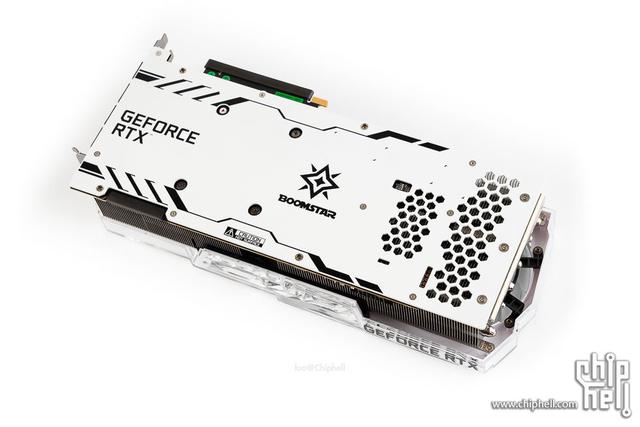

白色的全金属背板。

显卡立起来的效果。

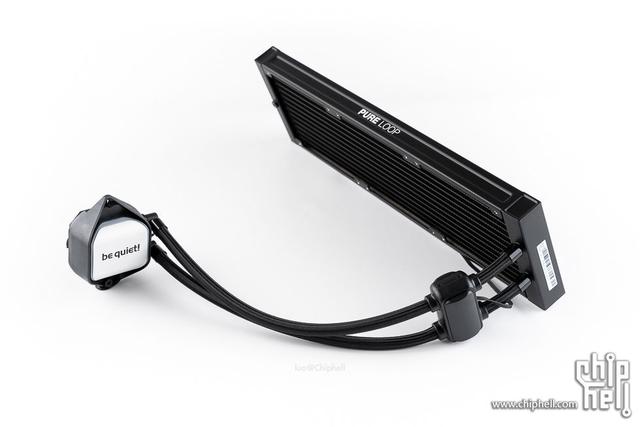

CPU散热器此次选用了PURE LOOP 360 一体式CPU水冷散热器，整体做工不错，很精致的感觉。

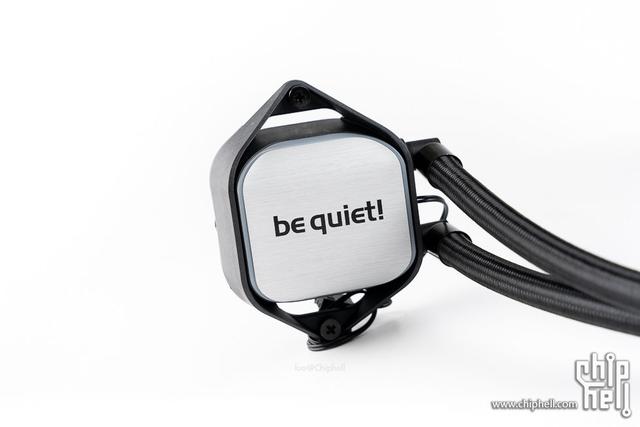

冷头部分，顶部采用了拉丝面板，中间有be quite! 的logo，这个水冷头带有白色LED灯效，不张扬。

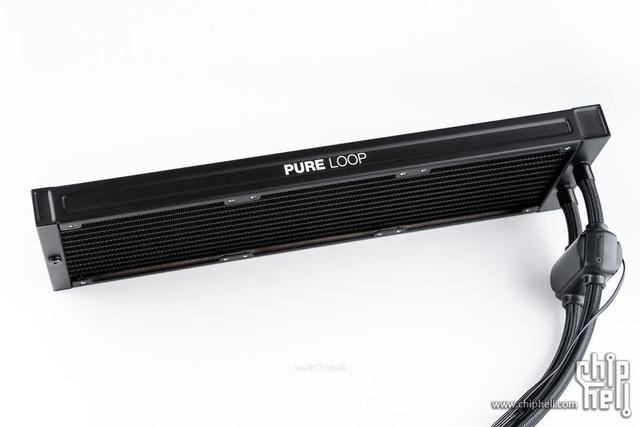

360冷排部分，侧面印有型号标识。

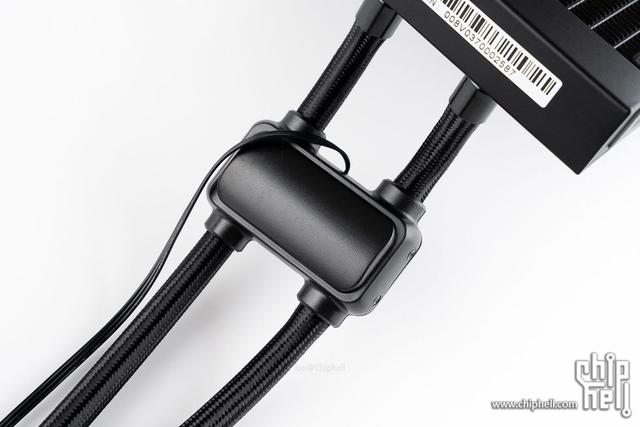

水泵部分，比较有意思的设计在了管路上，双层包裹设计保证了稳定和静音。

自带的风扇为Pure Wings 2 PWM 12cm，之前有使用过，运行起来非常静音。

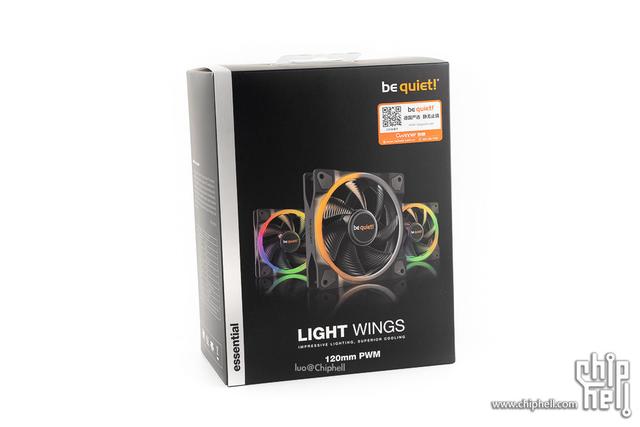

be quiet! Light Wings 120mm PWM RGB，三联包，包装方面依旧是黑色背景加产品简图，重点突出了ARGB灯效。

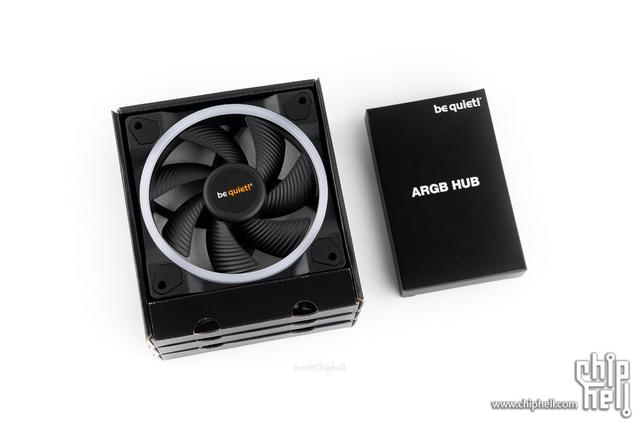

内部包括三把风扇和一个附件盒，每把风扇用独立的纸盒包装，保护到位，附件盒中包含ARGB HUB、ARGB线缆和风扇安装螺丝。

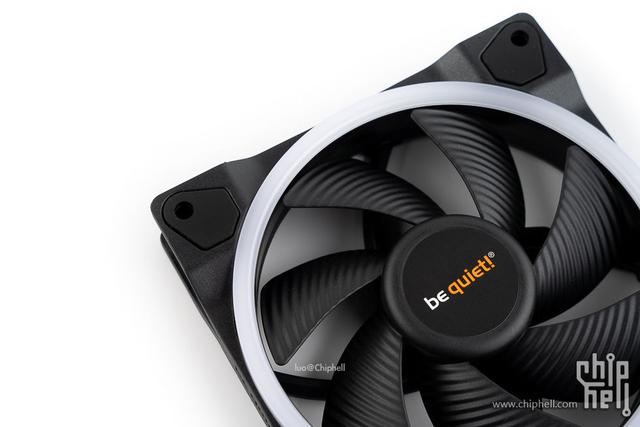

风扇本体，整体为黑色，采用了一个导光的圆形风扇框，内置18颗LED灯珠，支持ARGB灯效，正反两面都有，风扇最高转速为1700 PRM，70.53 m3/h 风量，1.66 mm/H2O风压，20.6 dB(A) 噪音。

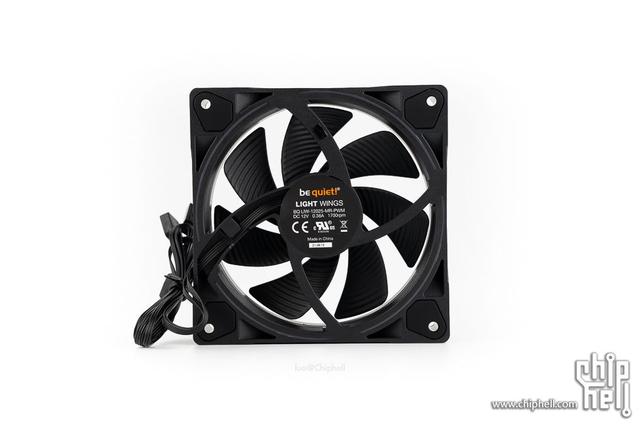

风扇背部。

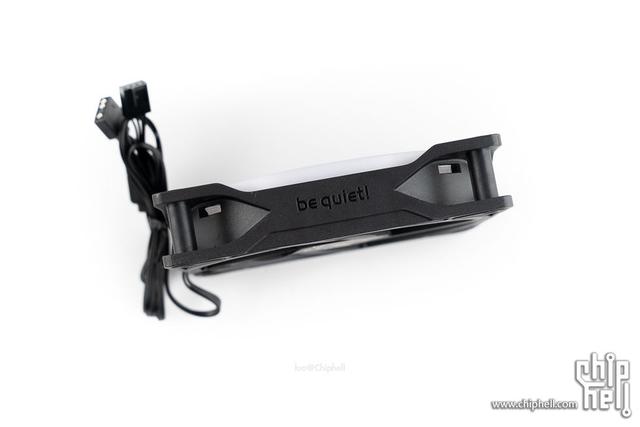

风扇侧面，有be quiet! 的logo。

风扇叶片双面均有水波纹导流槽，减少风阻，四周有缓冲橡胶垫。

be quiet ! PURE POWER FM 1000W，金牌全模组电源，支持3090显卡。

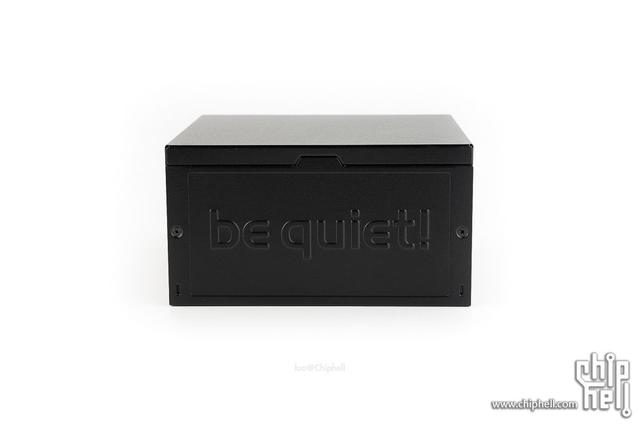

电源侧面，有be quite!的logo。

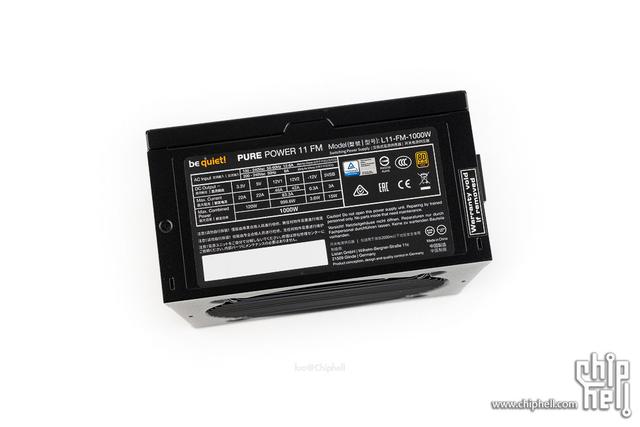

另一侧为铭牌贴纸，信息非常全面。

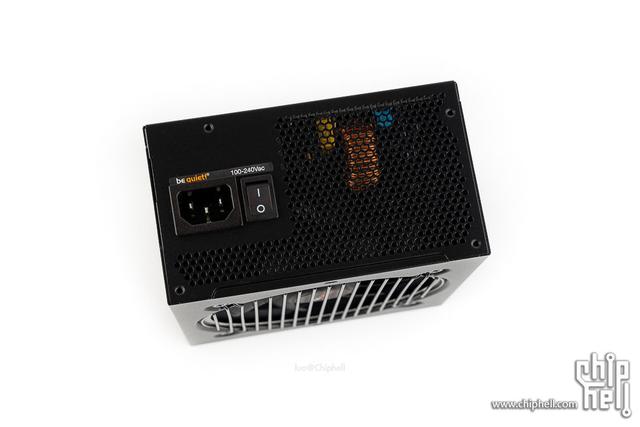

电源接口侧，标注有be quite!的logo和输入电压，右侧则规整的开有散热孔。

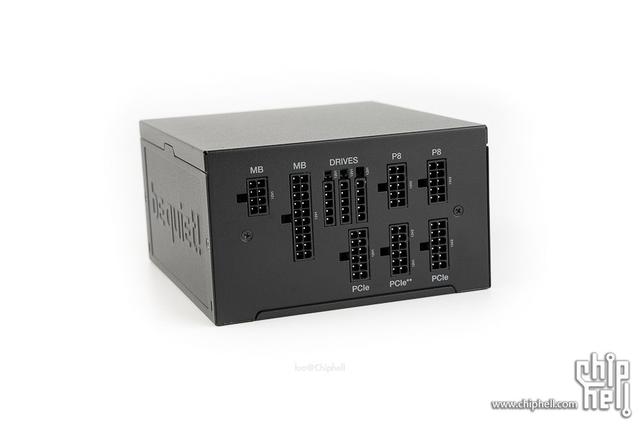

全模组接口，分组排列，接口一目了然。

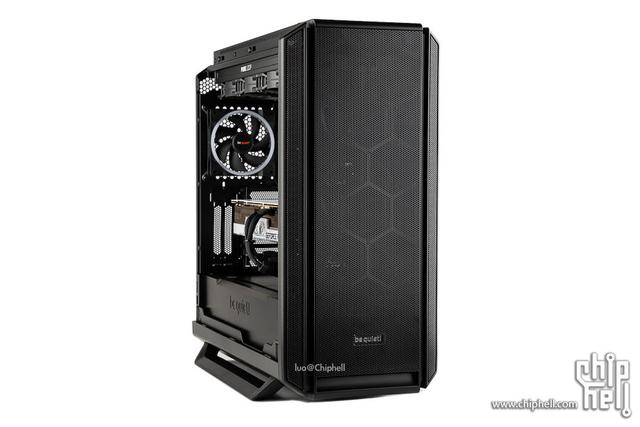

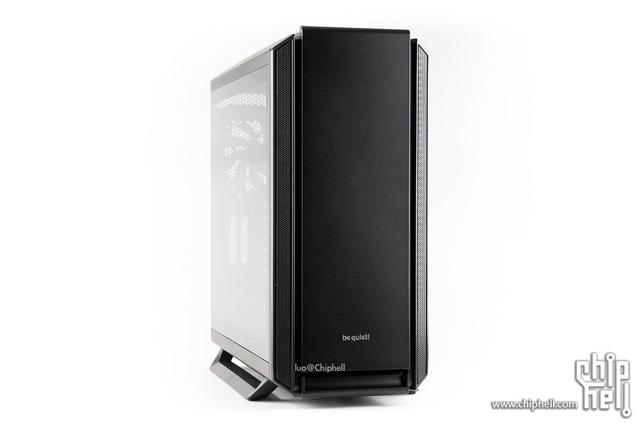

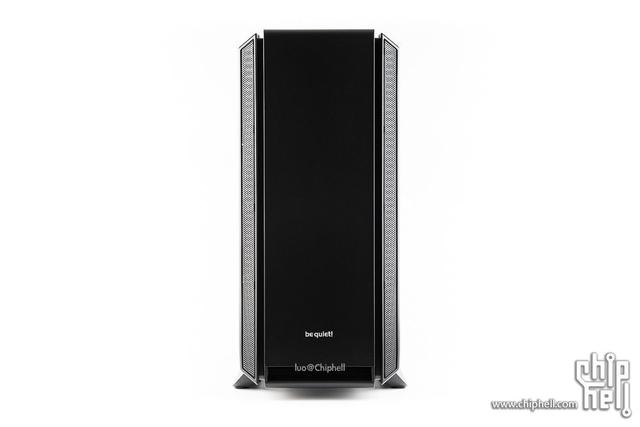

be quiet! SILENT BASE 802，一款静音塔式机箱，外观方面也有一定的设计感。机箱前部，默认安装的是静音面板，左右两侧有进风孔。

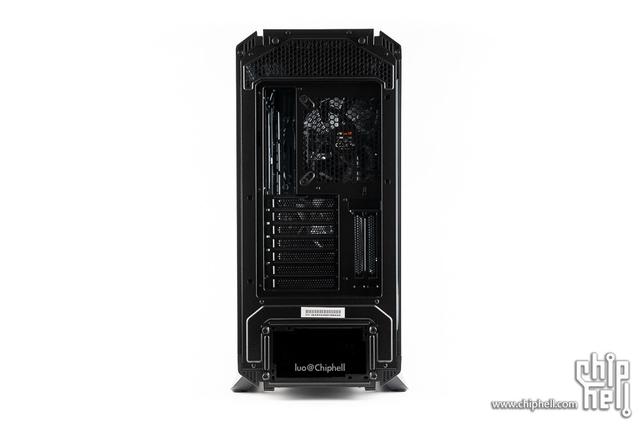

机箱尾部一览，可以看到为标准的电源下置设计。

45°视角，这个设计让我想到了海盗船780T，反正非常好看。

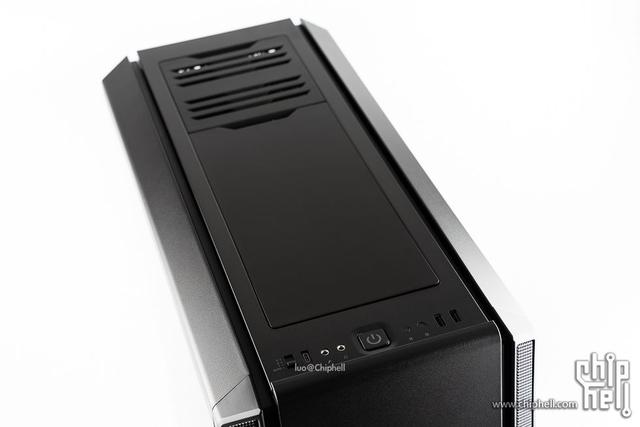

机箱顶部，采用了可替换式顶盖设计，默认安装的为静音顶盖，顶盖的左右两侧带有散热开孔，保持静音的同时保证了空气流通性。

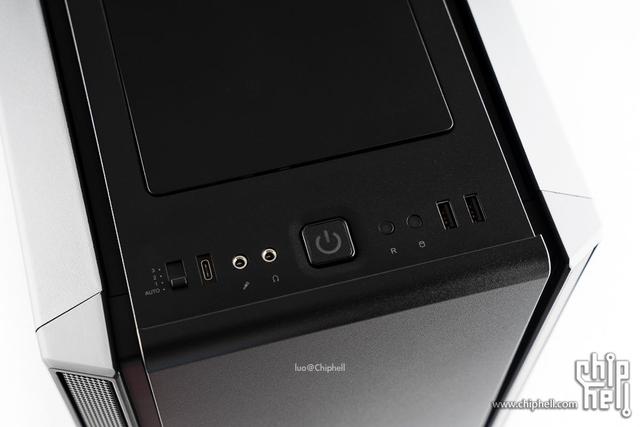

前置接口一览，从左至右依次是风扇调速器、Type-C接口、麦克风接口、耳机接口、电源键/电源灯、重启键、硬盘状态灯、USB3.2 x 2。

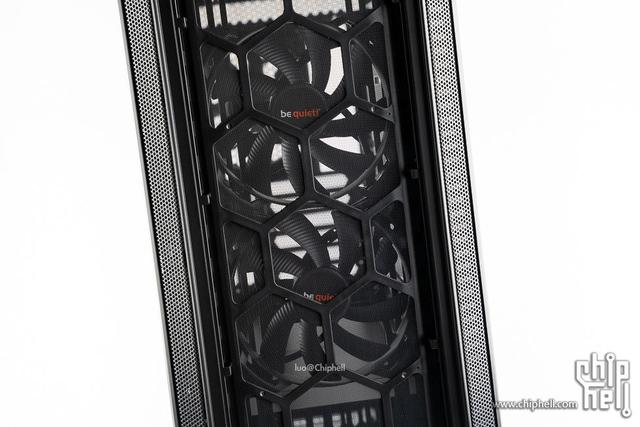

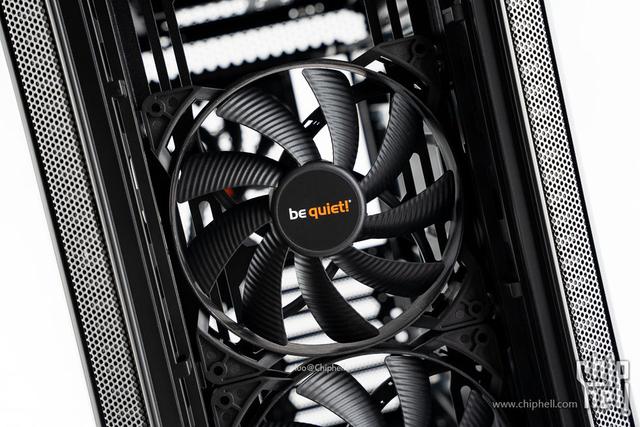

机箱前部预装了2把PURE WINGS 2 14cm 水波纹静音风扇，提升进风量的同时保证了低噪音。

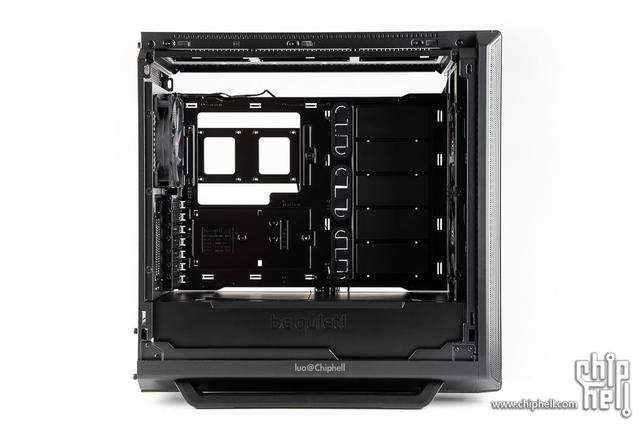

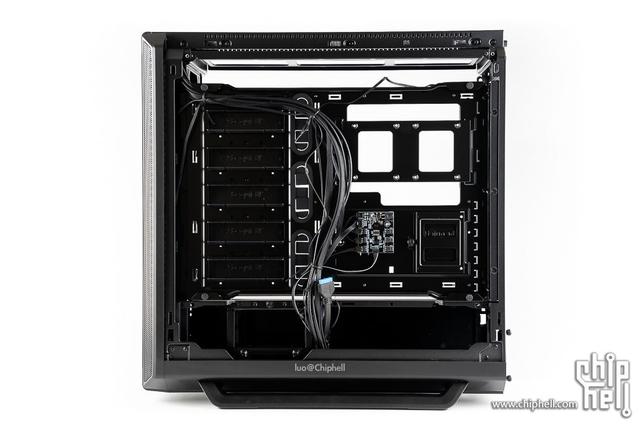

拆除的左右侧板，机箱内部结构就展现出来。

整机展示

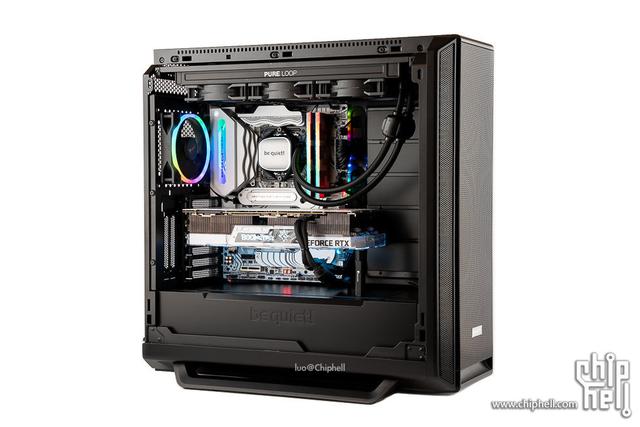

整改装机过程非常顺利，通电后灯效一览，前置的三风扇灯效，这里为幻彩灯效。

主板侧灯效一览。

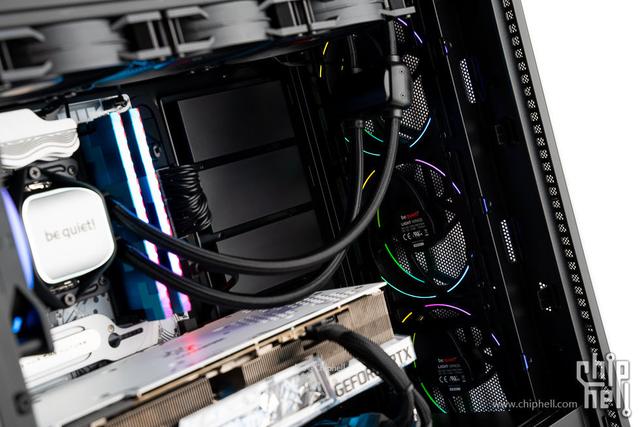

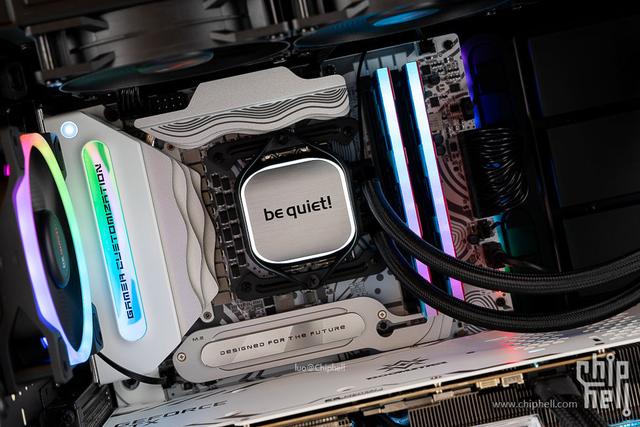

主要部件灯效。

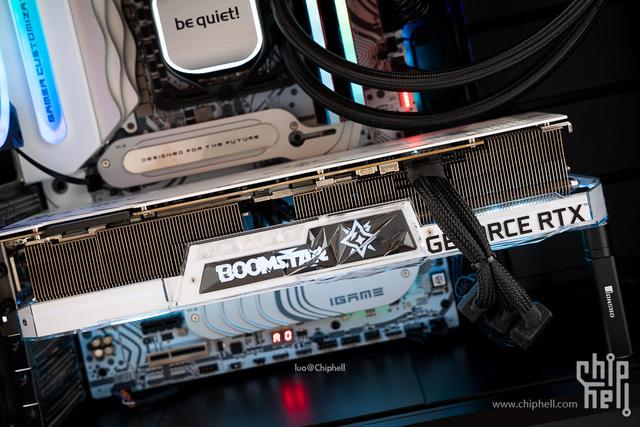

显卡灯效。

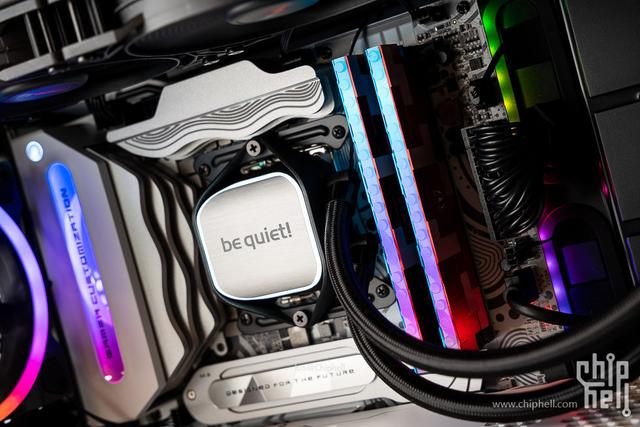

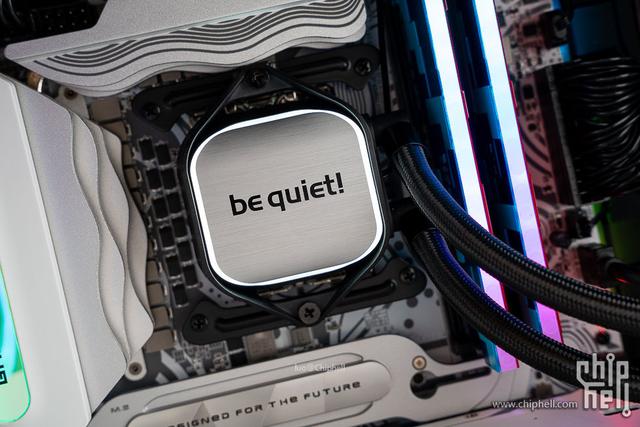

冷头灯效为白色。

内存为默认幻彩灯效。

接口保护罩上的ARGB灯条。

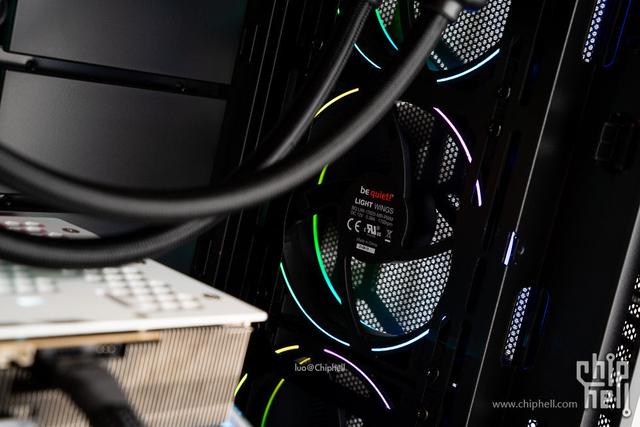

机箱风扇灯效。

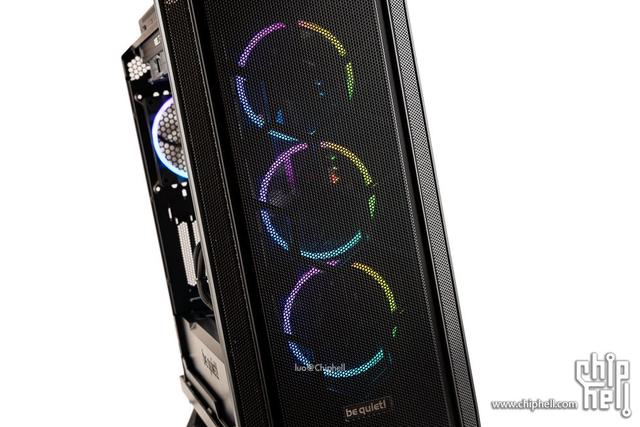

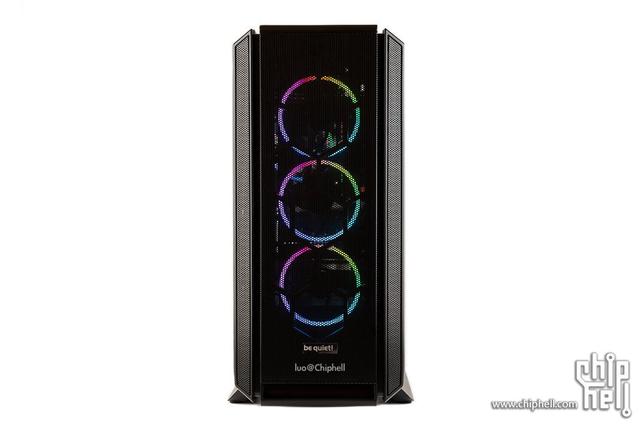

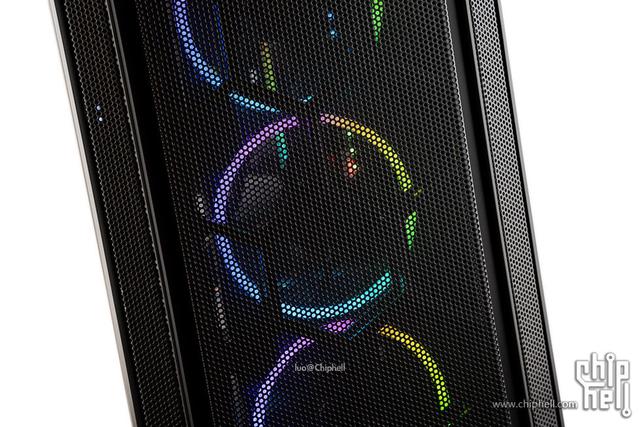

前面板替换了开孔的网板，增强散热，可以看到前置机箱风扇的灯效。

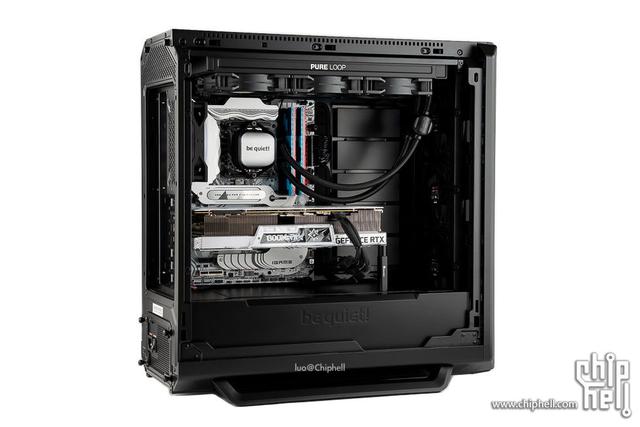

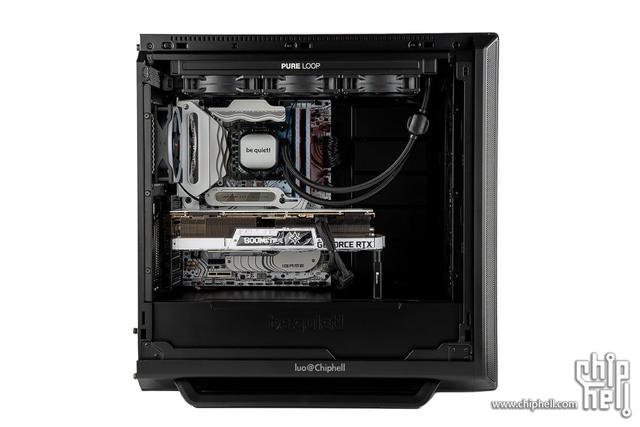

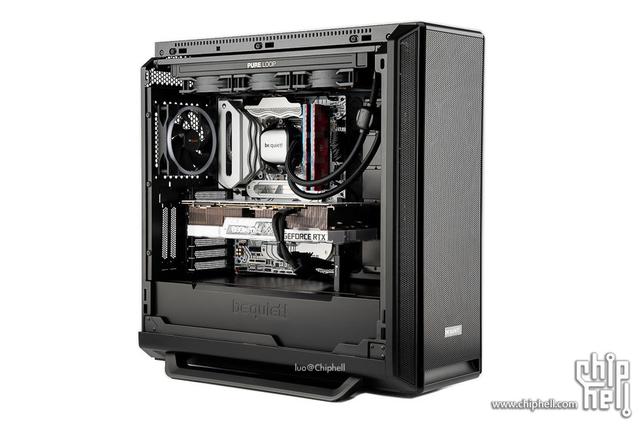

不通电效果。

主板侧一览。

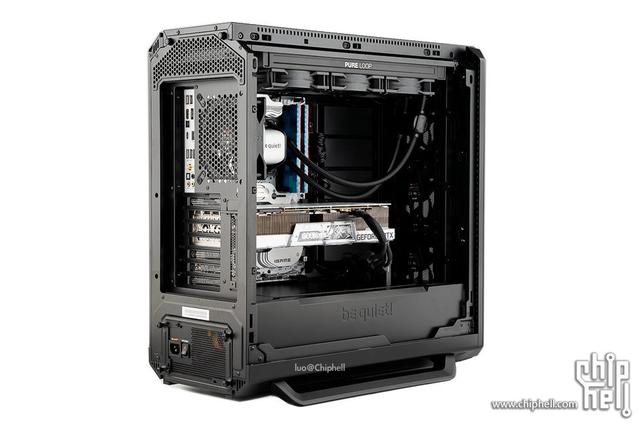

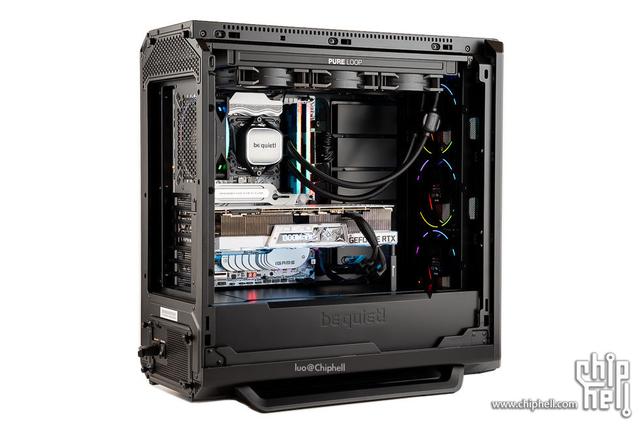

侧后方视角。

性能测试

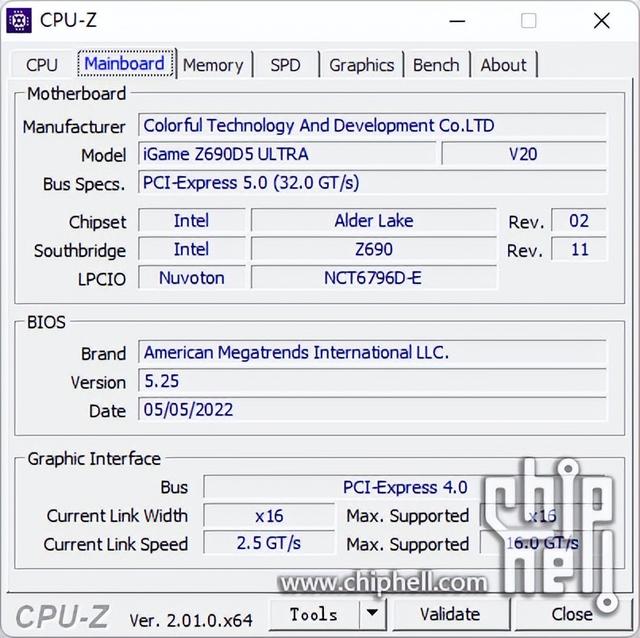

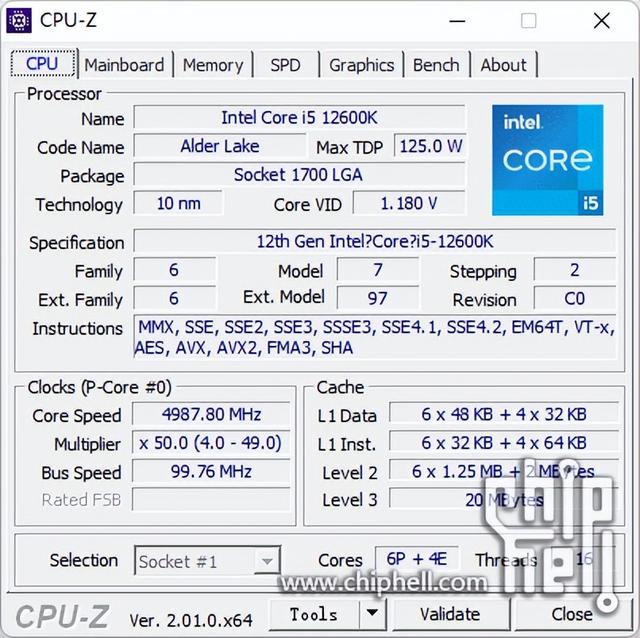

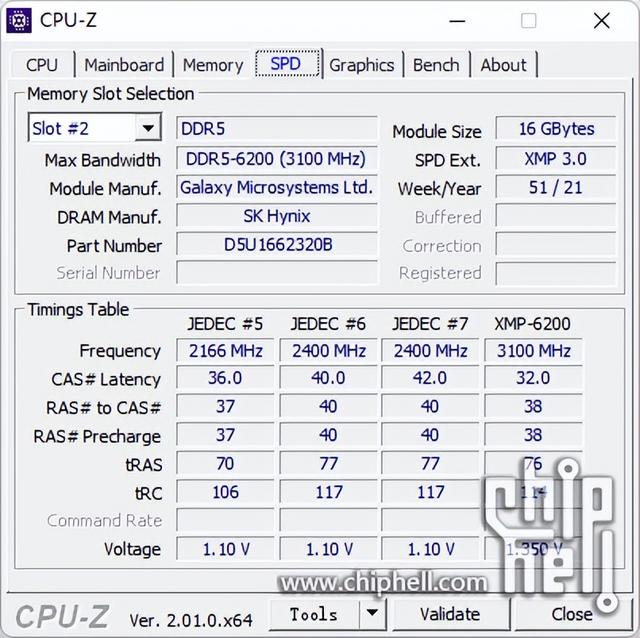

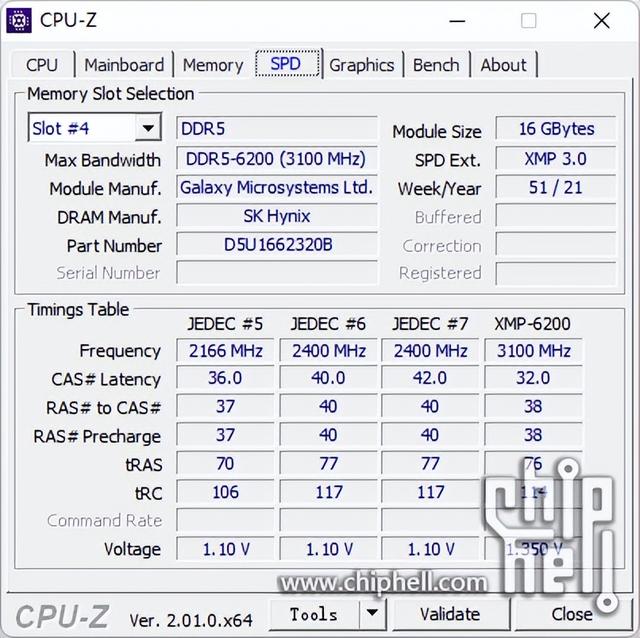

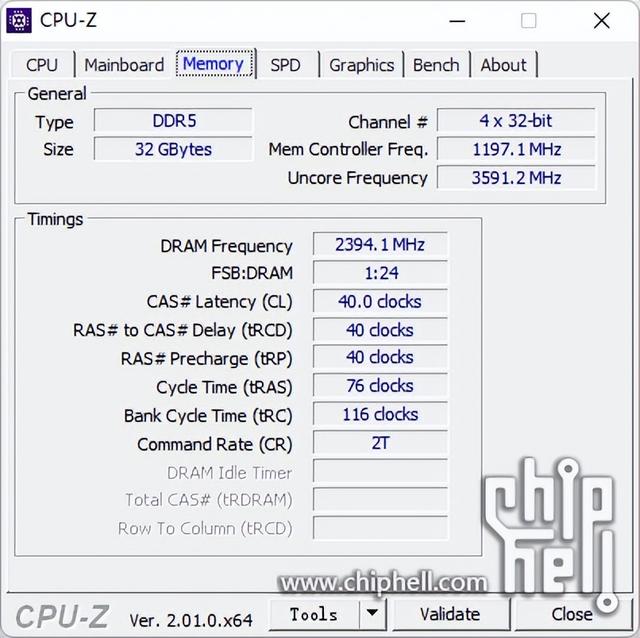

CPU-Z截图。

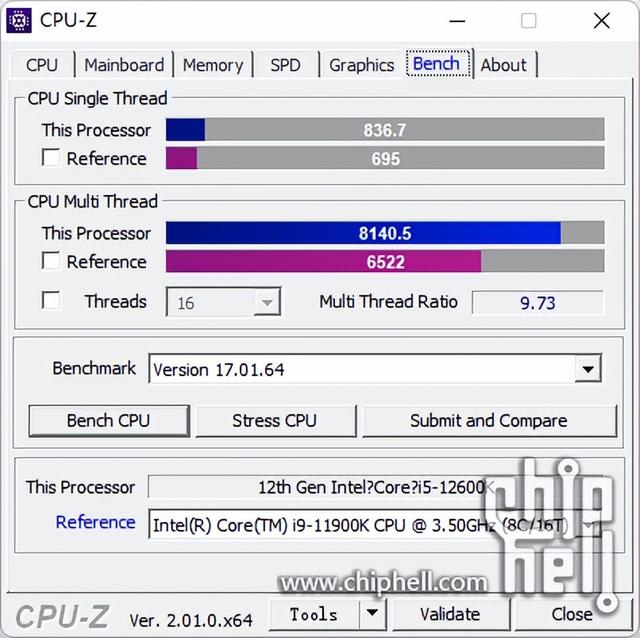

CPU-Z跑分测试。

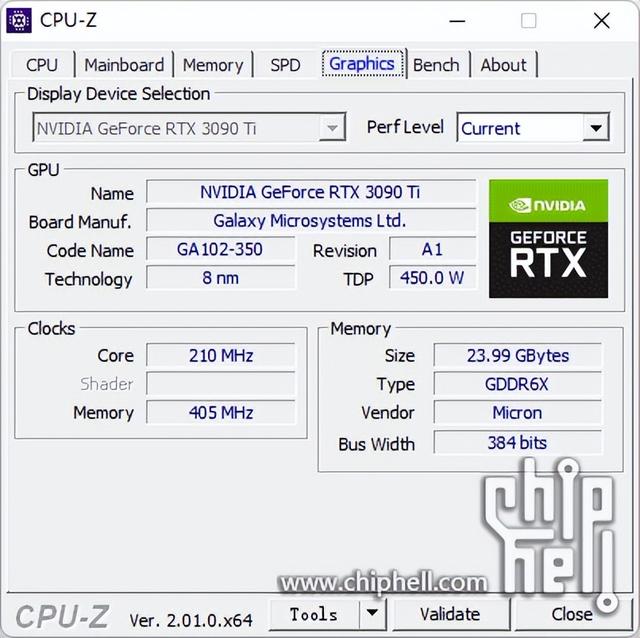

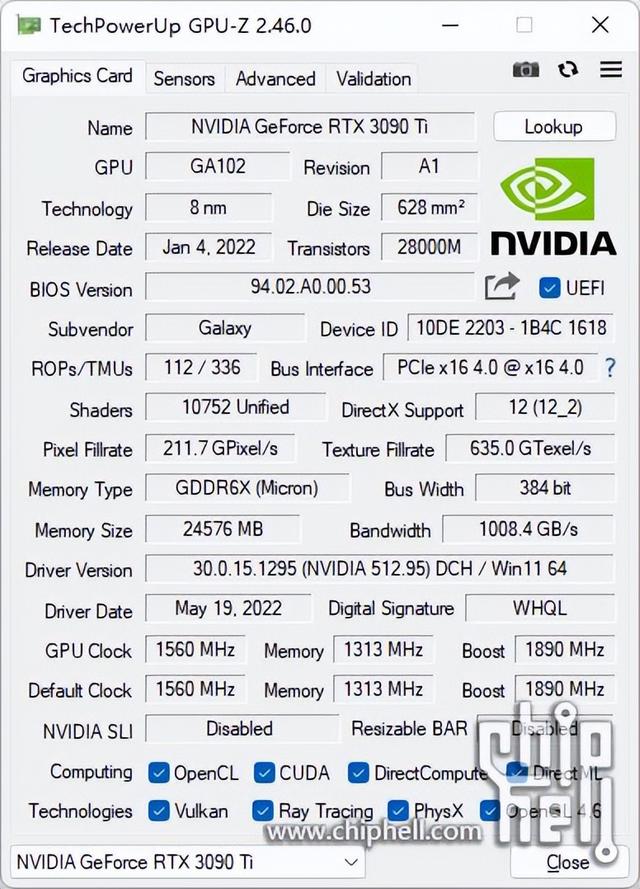

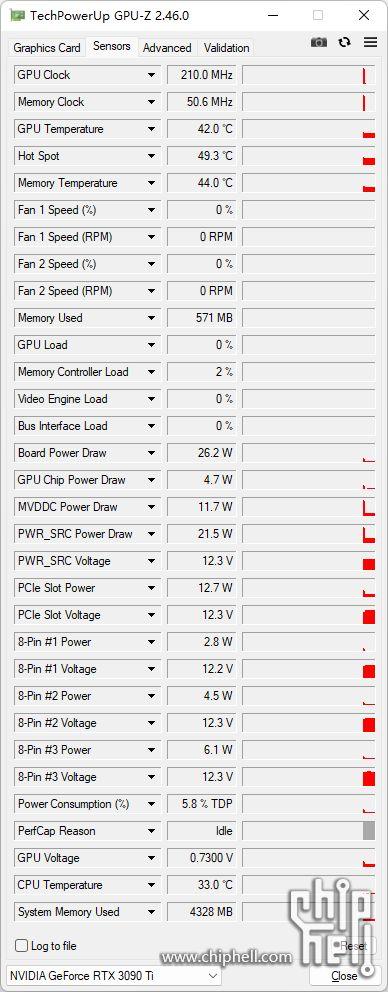

GPU-Z截图。

Cinebench R23 测试结果，CPU多核为18792pts。

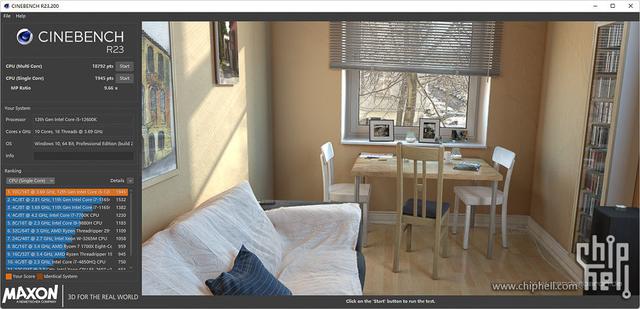

Cinebench R23 测试结果，CPU单核为1945 pts。

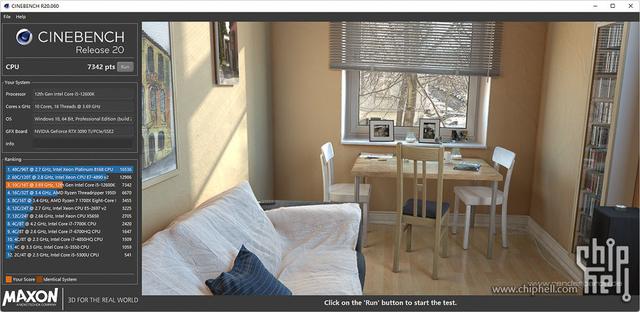

Cinebench R20 测试结果，CPU多核为7324pts。

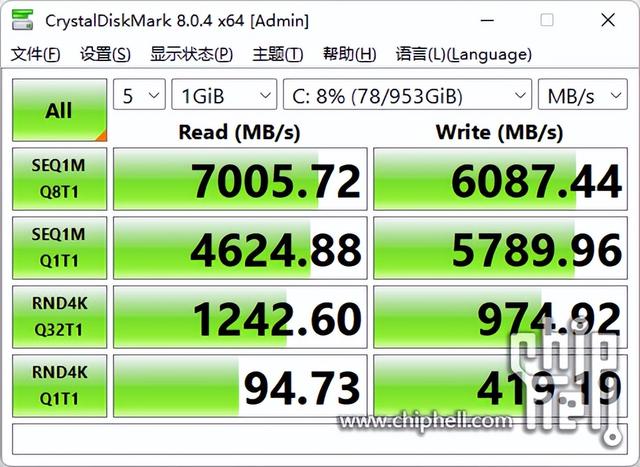

SSD性能测试。

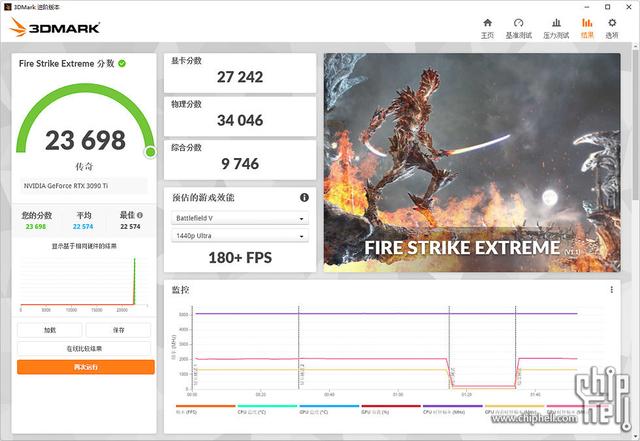

3DMark Fire Strike Extreme 得分23698，显卡得分27242。

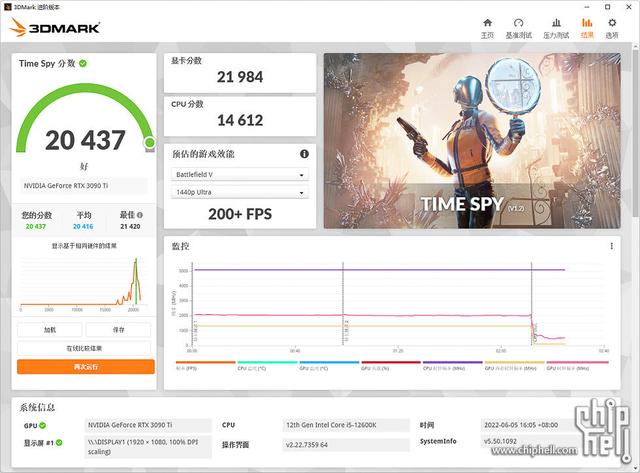

3DMark Time Spy 得分20437，显卡得分21984。

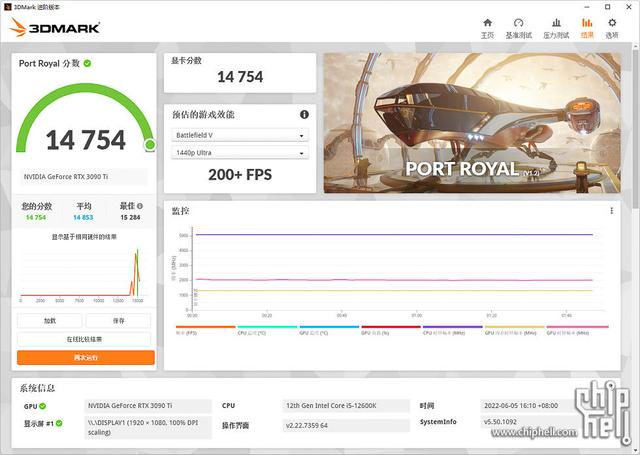

3DMark Port Royal 得分为14754。

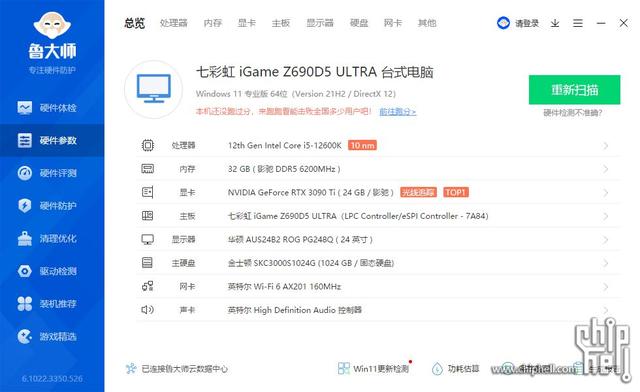

鲁大师配置信息。

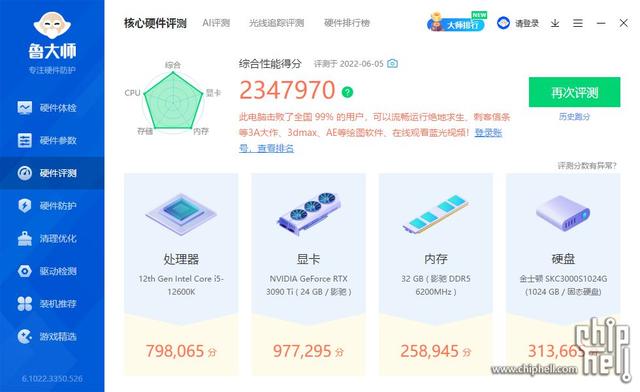

鲁大师娱乐跑分，2347970分。

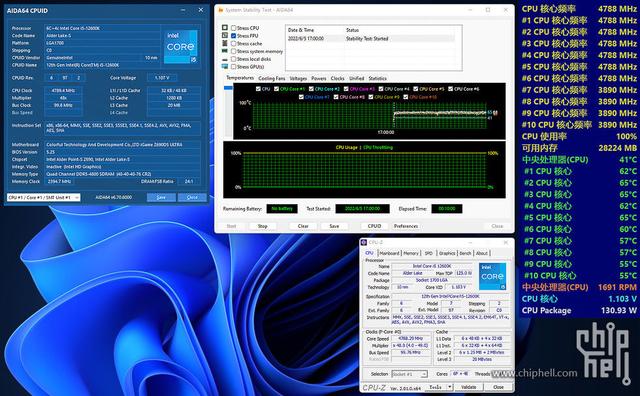

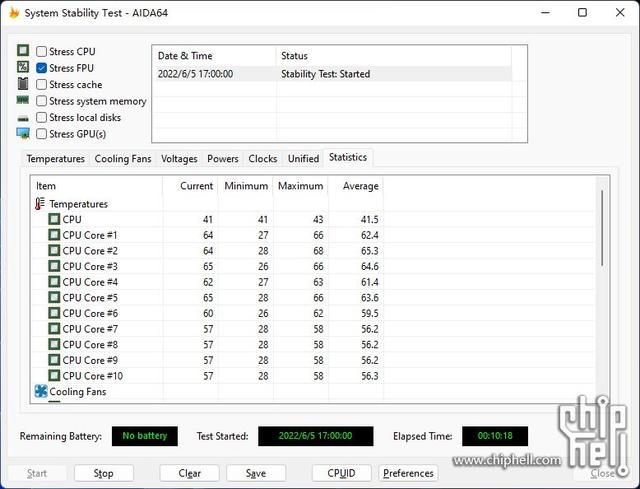

AIDA64 FPU 拷机测试，i5-12600K P核 4.8Hz，E核3.9GHz，测试10分钟。
CPU P核 核心温度：62.4℃ 65.3℃ 64.6℃ 61.4℃ 63.6℃ 59.5℃。
CPU E核 核心温度：56.2℃ 56.2℃ 56.2℃ 56.3℃。

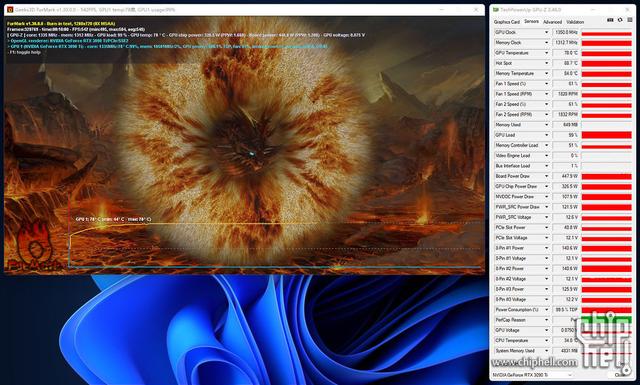

使用Furmark显卡进行测试，满载下测试10分钟，温度最高为78℃。

小结

七彩虹 iGame Z690D5 ULTRA V20 DDR5作为一款旗舰产品，在做工、用料、外观设计上都力求完美，白色的PCB和大面积的银白色装甲适合组建白色主题的主机，在配套BIOS和软件上也有不少提升，能充分发挥出各类硬件的性能，并具备不错的超频能力，对于想搭建白色配色主机的玩家，这块七彩虹的iGame Z690D5 ULTRA V20 DDR5不失为一个好选择。
